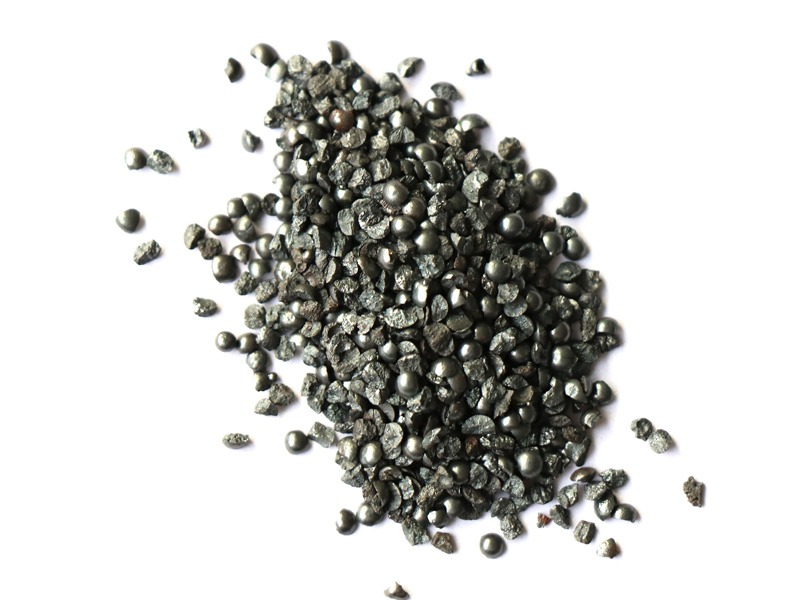

详细介绍:
钢砂生产执行标准:
我们严格按国标、美国铸钢协会“SFSA20-66铸钢磨料标准”、美国汽车工程师协会“SAE J1993铸钢砂标准”,中华人民共和国黑色冶金行业“YB/T5150-1993铸钢砂标准”来生产。
钢砂主要技术指标:
名称 | (钢砂)铸钢砂 | |
化学成分 | 碳(C) | 0.70~1.20% |
锰(Mn) | 0.35~1.20% | |
硅(Si) | 0.40~1.20% | |
硫(S) | ≤0.05% | |
磷(P) | ≤0.05% | |
平均硬度 (500g荷载下测定) | GP钢砂:42~50HRC (399~509HV) GL钢砂:56~60HRC (620~713HV) GH钢砂:63~66HRC (759~889HV) | |
硬度偏差 | 最大偏差范围为±3.0HRC或者±40HV | |
金相组织 | 均匀的回火马氏体或回火屈氏体+弥散分布碳化物 | |
最小密度 (酒精置换法测定) | 7.4g/cm3 |
钢丸、钢砂的应用范围:
1、清理:抛丸清理、喷丸清理、压铸件清理、铸件抛丸清理、锻件抛丸清理、锻件喷丸清理铸件清砂、钢板清理、钢材清理、钢板清理、H型钢清理、钢结构清理。
2、除锈:抛丸除锈、喷丸除锈、铸件除锈、锻件除锈、钢板除锈、锻件除氧化皮、钢材除锈、H型钢除锈、钢结构除锈、喷砂除锈、钢板除锈、喷砂房二次喷砂除锈、喷砂房二次喷砂清理。
3、强化:抛丸强化、热处理件喷丸强化、齿轮喷丸强化。
4、喷丸:型钢喷丸、型钢喷砂、船板抛丸、钢板喷丸、钢材喷丸。
5、抛丸:钢板抛丸、钢材抛丸、型钢抛丸。
6、打砂:打砂处理。
7、预处理:涂装前处理、涂装预处理、表面预处理、船板预处理、型钢预处理、钢材预处理、钢板预处理、钢结构前处理。
不同硬度钢砂 :
1、GP钢砂:此种磨料新制成时,是尖棱状的,使用过程中棱角很快就被磨圆,特别适合于钢材表面去除氧化皮预处理作业。
2、GL钢砂:尽管此类钢砂的硬度比GP钢砂要高一些,但在喷砂过程中仍会失去棱角,特别适合于钢材表面去除氧化皮预处理作业。
3、GH钢砂:此类钢砂硬度很高,在喷砂作业中会始终保持棱角,对形成规则的,发毛的表面特别有效。GH钢砂用于喷丸机作业时,应考虑施工要求优先于价格因素的场合(如冷轧厂的轧辊处理)。此钢砂主要用于压缩空气喷丸设备。
钢砂的粒度分布:
目数 | mm | 铸钢砂规格 mm Specification of Steel Grit mm | |||||||||
2.5 | 2.0 | 1.7 | 1.4 | 1.2 | 1.0 | 0.7 | 0.4 | 0.3 | 0.2 | ||
7 | 2.80 | all pass | |||||||||
8 | 2.36 | all pass | |||||||||
10 | 2.00 | 80%min | all pass | ||||||||
12 | 1.70 | 90%min | 80%min | all pass | |||||||
13 | 1.40 | 90%min | 80%min | all pass | |||||||
16 | 1.18 | 90%min | 75%min | all pass | |||||||
18 | 1.00 | 85%min | 75%min | all pass | |||||||
20 | 0.850 | ||||||||||
25 | 0.710 | 85%min | 70%min | all pass | |||||||
30 | 0.600 | ||||||||||
35 | 0.500 | 80%min | |||||||||
40 | 0.425 | 70%min | all pass | ||||||||
45 | 0.355 | ||||||||||
50 | 0.300 | 80%min | 65%min | all pass | |||||||
80 | 0.180 | 75%min | 65%min | ||||||||
120 | 0.125 | 75%min | 60%min | ||||||||
200 | 0.075 | 70%min | |||||||||
325 | 0.045 | ||||||||||
SAE | G-10 | G-12 | G-14 | G-16 | G-18 | G-25 | G-40 | G-50 | G-80 | G-120 |
